TDR（Time-Domain Reflectometry），又稱時域反射技術，其測試原理是：當信號在傳輸路徑中遇到阻抗變化時，一部分信號會被反射回來，而另一部分則繼續向前傳播。通過測量反射波的電壓幅度，可以計算出阻抗的變化情況；同時，只需測得反射點到信號源之間的時間差，便可確定傳輸路徑中阻抗變化的具體置。該技術廣泛應用于傳輸線、電纜及PCB線路的阻抗分析與故障定位。

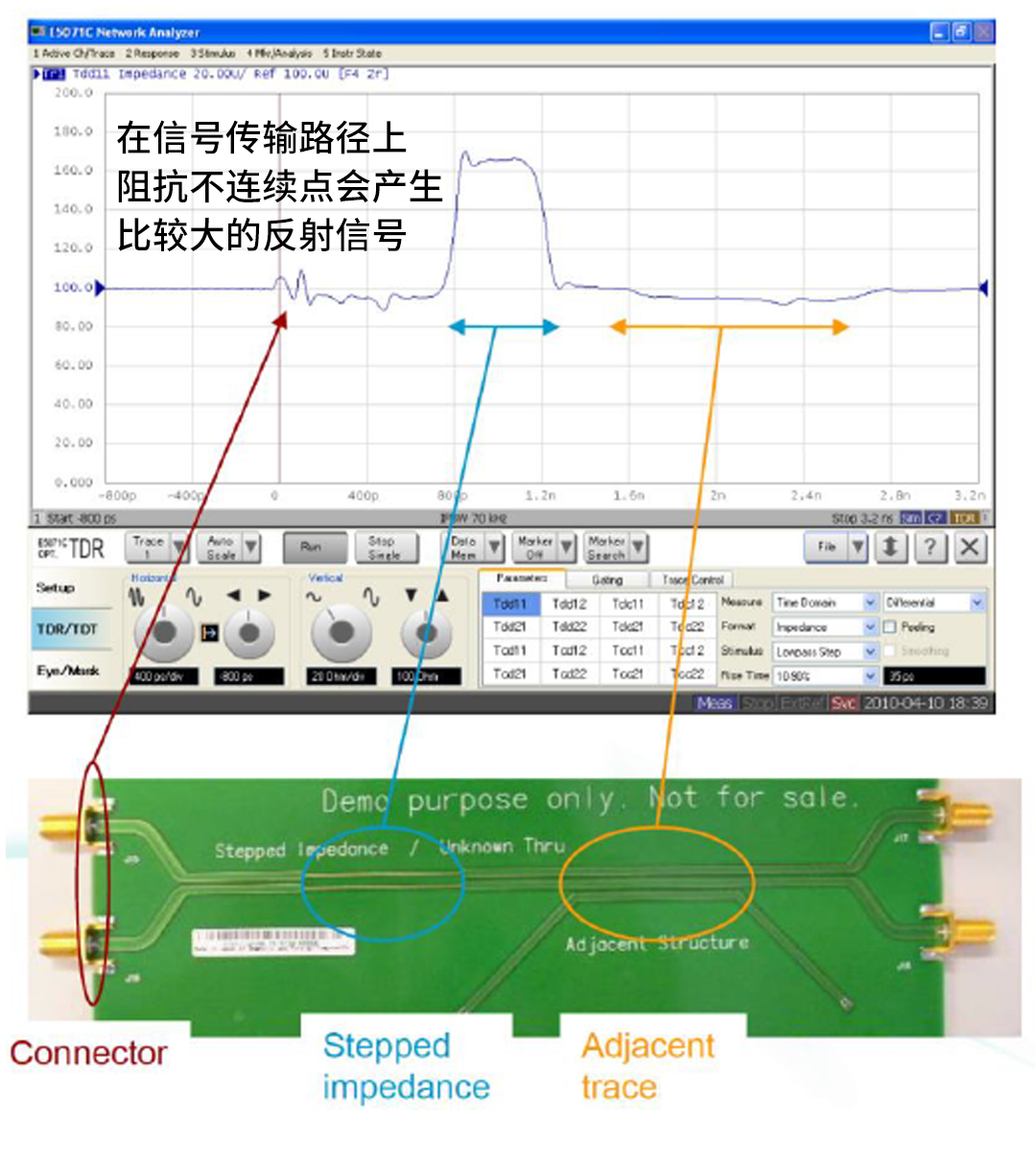

此外，TDR技術還能夠準確定位傳輸線中的斷點或短路點位置。當傳輸線上存在寄生電容或電感（例如過孔等結構）時，這些寄生參數會引發阻抗的不連續變化，并在TDR曲線中清晰地反映出來，從而有助于分析和定位信號完整性問題的成因。

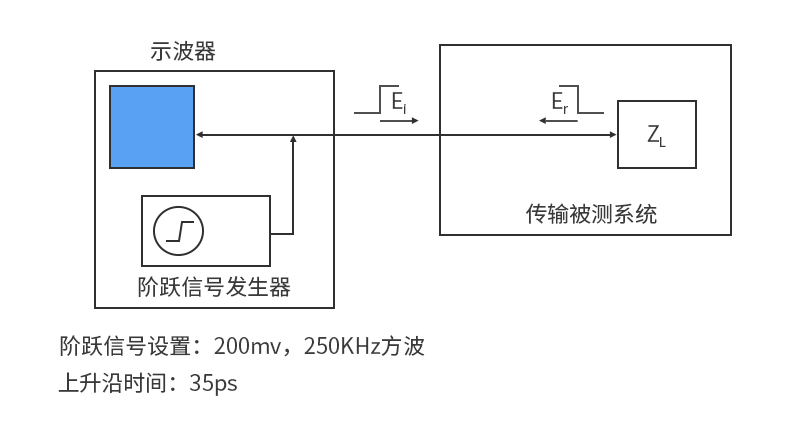

傳統TDR使用示波器方案測試：

傳統上，基于采樣示波器的時域反射計（TDR）一直被廣泛應用于電纜和印刷電路板的測試。然而，由于這類示波器的本底噪聲相對較高，實現高動態范圍與快速測量往往難以兼顧。雖然可以通過多次采樣取平均的方法來降低噪聲，但這會略微影響測量速度。此外，示波器中用于測量時序偏差的多個信號源之間的抖動，也可能引入額外的測量誤差。另一個挑戰在于，為TDR示波器設計有效的靜電放電（ESD）保護電路非常困難，因此這類設備更容易因靜電放電而損壞。

相比之下，網絡分析儀（網分）則不存在上述問題。不僅如此，網分還能利用相位信息，支持如Smith圓圖顯示、阻抗測量等高級功能，并能夠更精確地實現電纜的相位匹配，從而在高速信號完整性分析中展現出明顯優勢。

1. 四端口USB網分測試差分傳輸線阻抗不連續點

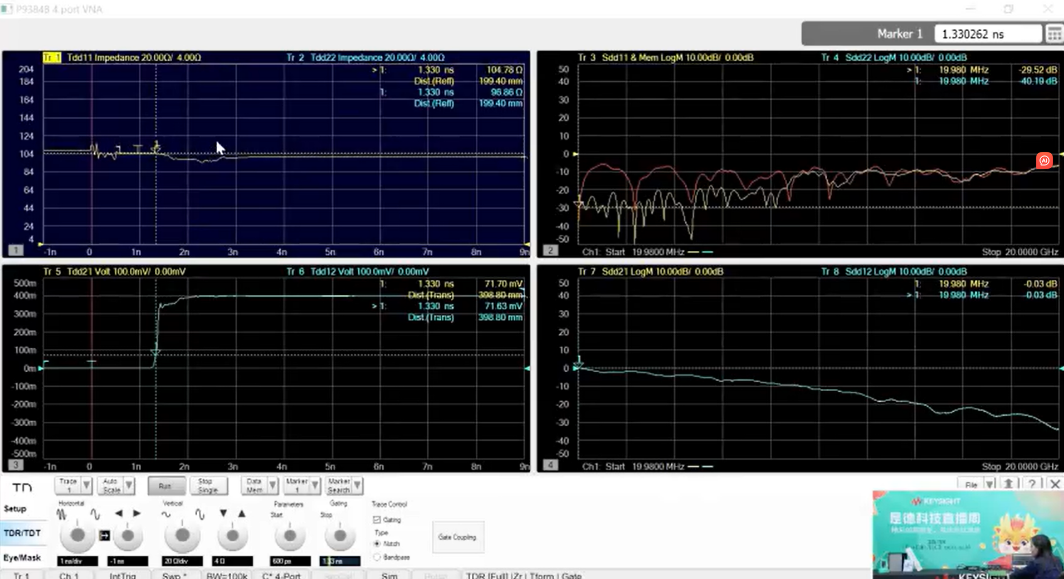

2. 利用Gating（時域選通/門控功能）消除特定失配，得到改善后預期結果

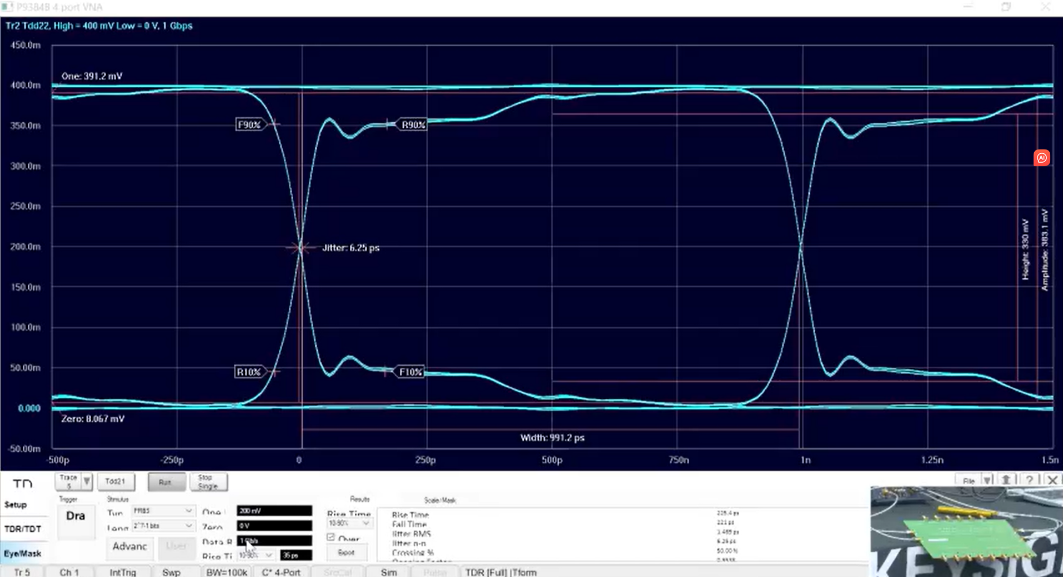

3. TDR中的眼圖仿真功能，利用內置可選的虛擬碼型發生器，以及預加重/均衡技術，生成眼圖，提供信號完整性分析。
